Задвижка 30ч39р ДУ250 РУ16 (DN250, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30ч39р ДУ 250 предназначенна для использования в системах трубопроводов: принцип действия задвижки заключается в управлении потоком вещества в трубопроводе.

• Задвижка позволяет открывать и закрывать проход, контролируя поток жидкости или газа. Благодаря своей конструкции и материалу, стальная задвижка обеспечивает надежную герметичность и минимизирует возможность утечек.
• 30ч39р ДУ 250 имеет стандартный диаметр условного прохода 250 мм и соответствует требованиям ГОСТ 5762-2002, обладает прочным фланцевым соединением, которое обеспечивает простоту и удобство монтажа.
• Этот тип задвижки широко используется в различных отраслях, таких как нефтегазовая промышленность, химическая промышленность, энергетика и водоснабжение. Она может быть применена в системах с высоким давлением и температурой, где точное управление потоком является критически важным.

Технические характеристики задвижки 30ч39р ДУ250

Устройство

• Модель — 30ч39р
• Категория — задвижки клиновые
• Тип — с обрезиненным клином, с невыдвижным шпинделем
• Вес — 91 кг
• Строительная длина L — 250 мм
• Диаметр условный Ду(Dn) — 250 мм
• Макс. рабочее давление Ру(Pn) — 1,0 МПа|10 бар|10 кгс/см2
• Присоединение — фланцевое
• Количество отверстий шт. — 12
• Макс. темп. рабочей среды — до 120°С
• Страна производитель – Россия

Габаритные и установочные

• D1 — 355 мм
• D — 405 мм
• Dn — 250 мм
• D2 — 320 мм
• L — 250 мм
• H — 580 мм
• n-d — 12х26 мм
• b — 20 мм

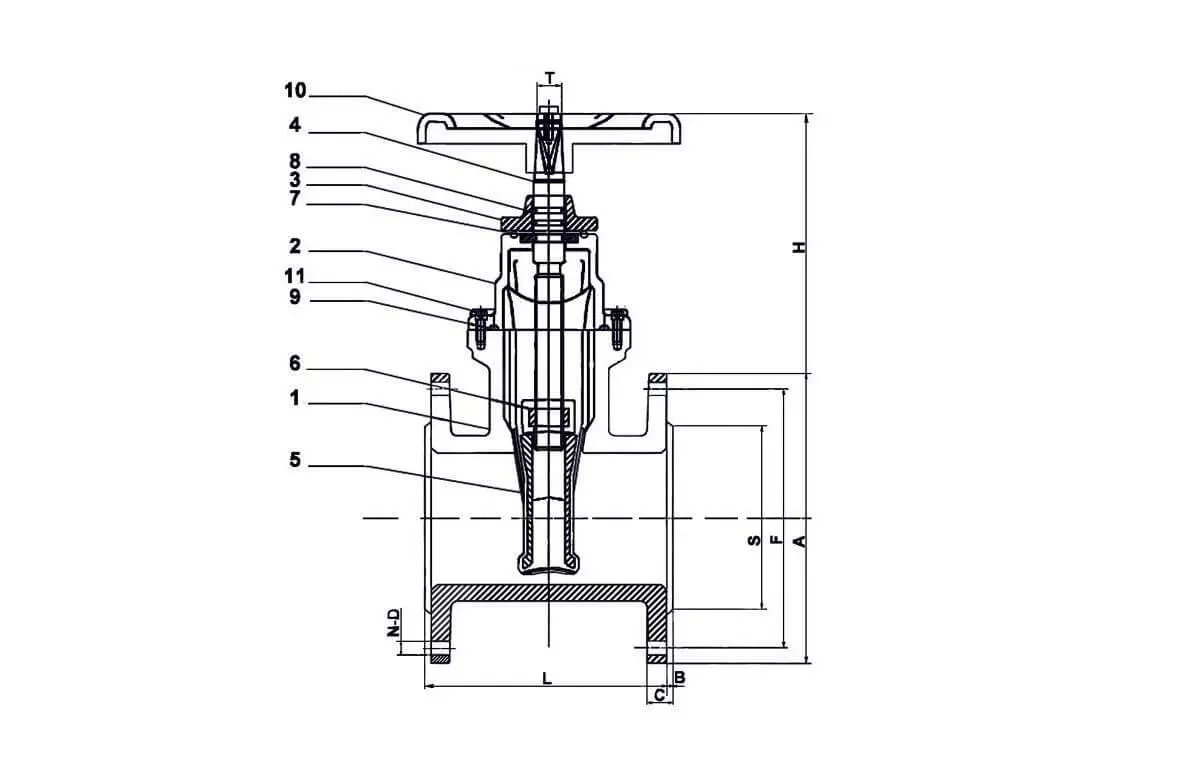

Эскиз

Материальное исполнение

• Корпус — GGG50
• Крышка — GGG50
• Гайка — Латунь
• Клин — GGG50+EPDM
• Ходовая гайка — латунь
• Шпиндель — SS410
• Стопорные полукольца — Латунь
• Уплотнительные кольца — EPDM
• Маховик — Углеродистая сталь
• Прокладка корпус-крышка — EPDM
• Болт — Углеродистая сталь
• Болт — Углеродистая сталь
• Уплотнение гайки — EPDM

Документы
