Задвижка 30ч39р ДУ400 РУ16 (DN400, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30ч39р ДУ 400 предназначена для использования в системах трубопроводов с высоким давлением, обеспечивает надежное перекрытие потока жидкости или газа.

• Принцип действия задвижки основан на использовании специального шпинделя и сальникового узла: шпиндель соединяется с ручкой управления, позволяя оператору легко открывать и закрывать задвижку. Когда задвижка открыта, поток жидкости или газа свободно проходит через трубопровод, при закрытии задвижки шпиндель перемещается вперед, закрывая проход и полностью перекрывая поток.
• Задвижка 30ч39р обладает высокой прочностью и долговечностью благодаря использованию качественных материалов и тщательному производственному процессу. Она способна выдерживать высокие давления и температуры, что делает ее идеальным решением для различных промышленных и коммерческих приложений.
• Задвижка обладает компактным размером и простым монтажом, что облегчает ее установку и обслуживание.
• Имеет возможность регулировки хода и плавного открытия/закрытия, что улучшает контроль и удобство использования.

Технические характеристики задвижки 30ч39р ДУ400

Устройство

• Максимальное давление: 16 атм
• Рабочая температура: от -5 до +90 град С
• Температура окружающей среды: -15..+40 град С
• Материал корпуса, клина, крышки: чугун GGG50
• Материалы штока: сталь 2Cr13
• Прокладка крышки: EPDM
• Класс герметичности: А
• Присоединение: фланцевое

Габаритные и установочные размеры 30ч39р ДУ 400

• Диаметр, Dn — 400 мм
• Строительная длина, L — 310 мм
• Строительная высота, H — 855 мм
• Высота задвижки, H1 — 1145 мм
• Наружный диаметр фланца, ⌀D — 580 мм
• Межцентровое расстояние отверстий фланца, К — 525 мм
• Диаметр, ⌀М — 500 мм
• Диаметр, ⌀G — 480 мм
• Толщина фланца, b — 28 мм
• Количество и диаметр болтовых отверстий на фланце, n-⌀d — 16-31 мм

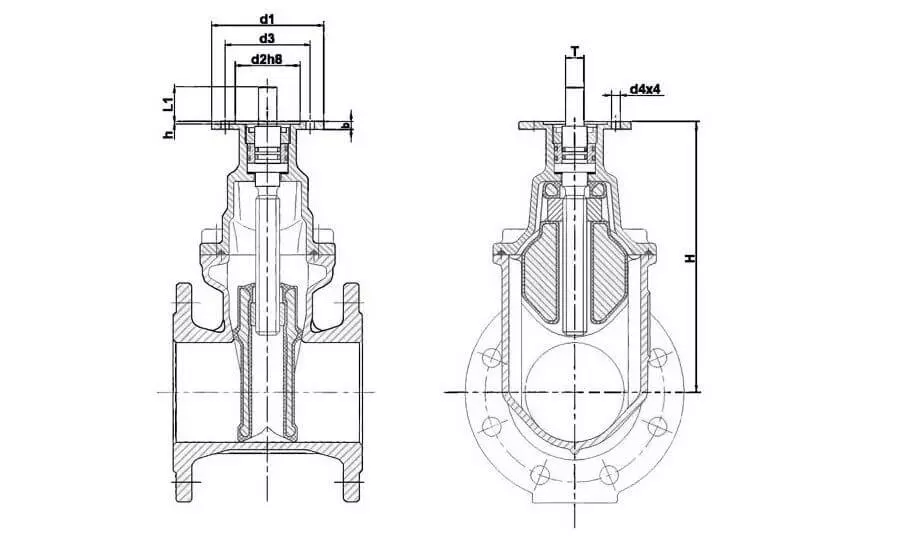

Эскиз

Материальное исполнение задвижки

• Корпус — ВЧШГ (GGG50) DIN 1693
• Обрезиненный клин — ВЧШГ (GGG50+EPDM) DIN 1693
• Уплотнение — EPDM ISO 4633
• Шток — Нержавеющая сталь (SS420) ASTM A959
• Крышка — ВЧШГ (GGG50) DIN 1693
• Упорная шайба — Латунь EN 12167
• Упорная гайка — Латунь EN 12167
• Маховик — ВЧШГ (GGG50) DIN 1693
• Болт+шайба — Нержавеющая сталь (SS420) ASTM A959
• Шайба — Нержавеющая сталь (SS420) ASTM A959
• Уплотнительное кольцо — EPDM ISO 4633
• Основная гайка — Латунь EN 12167

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30ч39р ДУ 400 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
